에너지 미터 문의사항

전기시스템
, ,
1

안녕하세요 에너지미터 관련해서 궁금한 사항이 있어 질문 드립니다!

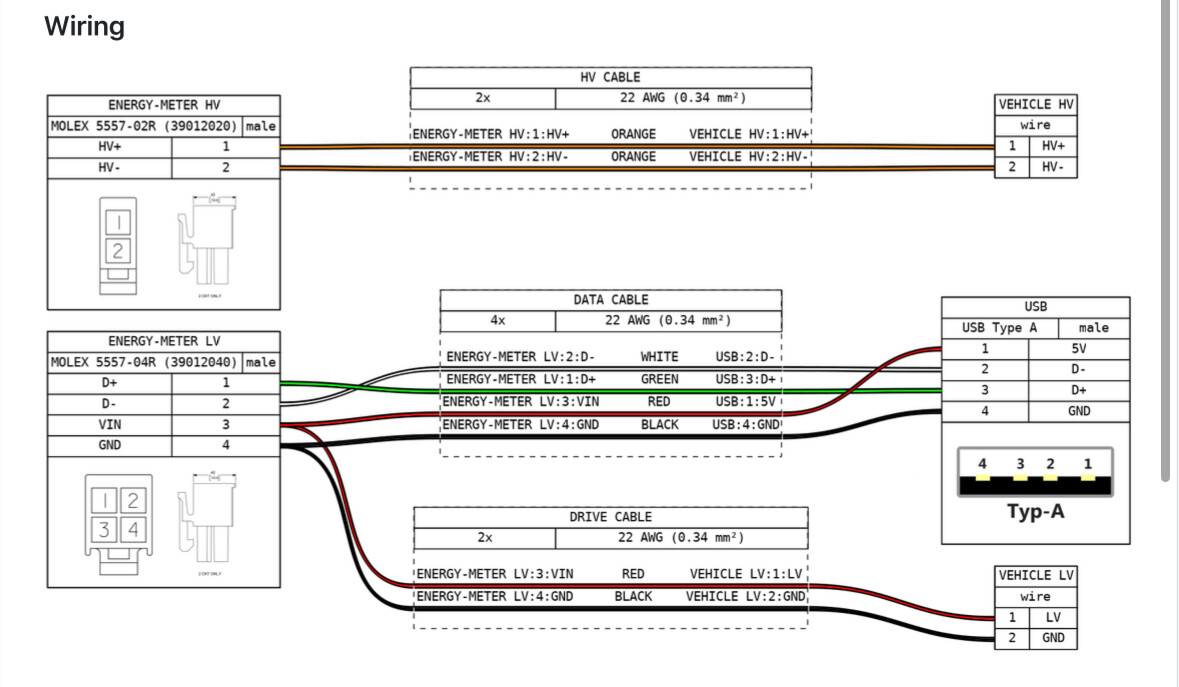

이번에 자작 e 모빌리티 대회에 참여하게 됬는데 대회 측에서 올려준 에너지미티터 공지사항 파일에 에너지미터 케이블 연결도를 보면 데이터 케이블에서 22AWG (0.34mm^2)으로 USB Type-A를 연결하고 이것을 제작 할때 USB Type-A를 잘라 만들기 쉽다고 나와있는데 전선의 규격에 맞는 USB가 없어 만들려고 합니다. 이때 USB Type-A를 만들 때 필요한게 무엇이 있는지 궁금하고 혹시 규정에는 22AWG를 꼭 지키라는 말이 없어 잘라서 사용할 수 있는지 궁금합니다.

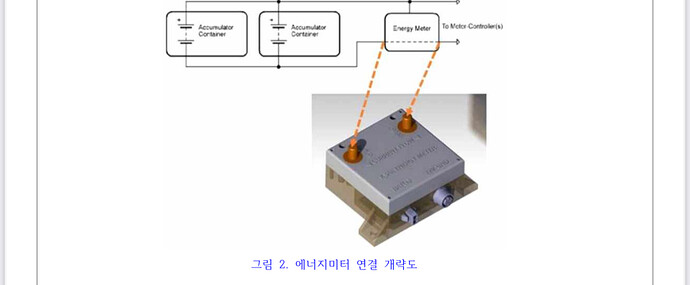

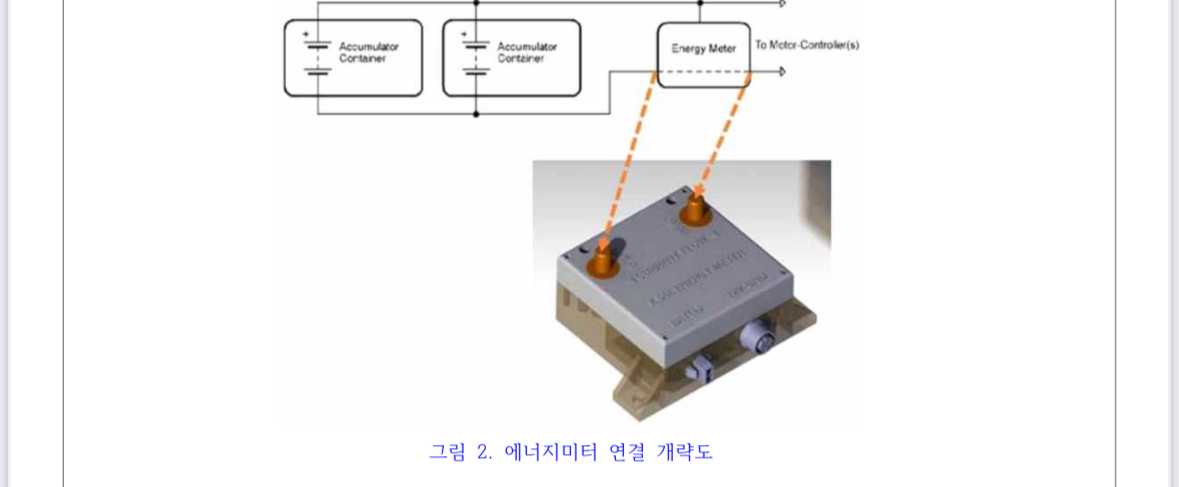

추가로 에너지미터를 연결할때 저희는 HV- 단자에 에너지미터 +, -를 들어오는 방향으로 직렬 연결할려고 하는데 혹시 맞는지 궁금합니다!!

IMG_4206
IMG_42061179×687 126 KB

IMG_4207
IMG_42071179×487 96.9 KB

감사합니다!

2

22AWG는 그냥 예시로 적혀있는 것이고 꼭 지킬 필요는 없습니다. 그냥 상용 USB 케이블 아무거나 잘라서 전선 네 가닥을 5557 커넥터와 연결하기만 하면 됩니다.

HV는 말씀하신대로 배선 중간을 끊어서 직렬로 연결하는 것이 맞습니다. 다만 이건 첨부하신 규정의 사진처럼 에너지미터 상단의 볼트 단자에 관한 내용입니다. 전류 방향은 에너지미터 하우징 상단에 표시된 CURRENT FLOW 방향대로 연결하시면 됩니다.

배선도에 있는 HV CABLE은 이 볼트가 아니라 측면에 있는 2핀 커넥터를 말하는 것이고, 이 커넥터에는 쉽게 설명하자면 병렬로 HV +, - 단자를 연결해야 합니다.
