안녕하세요. 4핀 커넥터에서 2개의 케이블이 어떻게 나오는 건지 이해가 잘 안됩니다. 하나를 분기하는건지등이.. 잘 이해가 안됩니다.
거기 잘 써있네요. “주행 중 에너지미터에 전원을 공급하는 전원 케이블과, 에너지미터 데이터 열람 시 사용하기 위한 USB 데이터 케이블을 각가 따로 제작하여 준비해야 합니다.”
선 네개쓰는 케이블(커넥터) 하나 만드시고 선 두개쓰는 케이블(커넥터) 하나 따로 만드시면 됩니다. 주행중엔(차량엔) 선 두개쓰는 케이블을 달아두고 데이터 꺼낼때는 선 네개쓰는 케이블 쓰고 이러면됩니다.
그럼 선 네개 쓰는 케이블은 D+ D- VIN GND이렇게 연결되는 커넥터고요. 선 두개 쓰는 케이블은 VIN GND에만 연결되는 커넥터겠죠. 즉 4핀 커넥터지만 실제론 2개의 핀만 사용하는 커넥터를 쓰는 셈입니다.
4개 쓰는 케이블 : DATA케이블, 2개 쓰는 케이블 : DRIVE CABLE.
1개의 좋아요

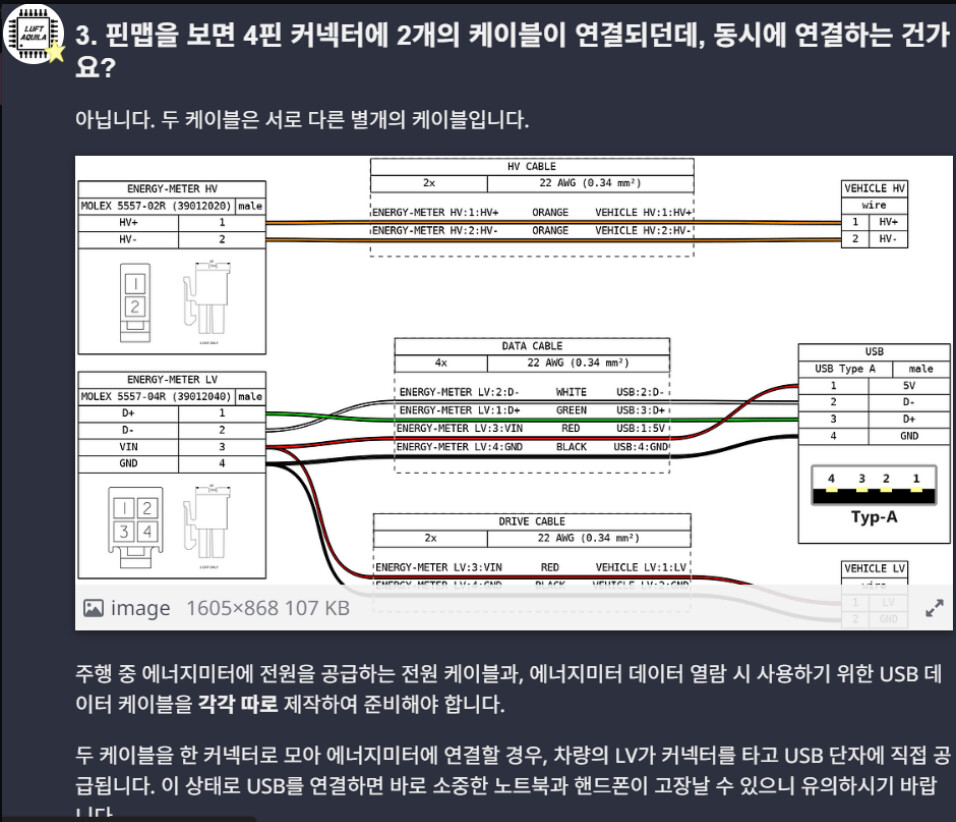

첨부하신 사진의 신규 에너지미터 관련 자주 하는 질문 3번이 정확히 그 질문에 대해 답변하는 내용입니다.
질문을 올릴 때는 적절한 카테고리와 태그를 선택하고, 제목과 내용을 더 구체적으로 적어주세요.
1개의 좋아요
