안녕하십니까! 늘 대회를 위해 힘써주셔서 매우 감사드립니다!
동일한 회로 보드 내에서 구동 시스템 사이에 전위 차가 존재하면 필수 간격에 의해 분리되어야 한다고 규정에 적혀있습니다.

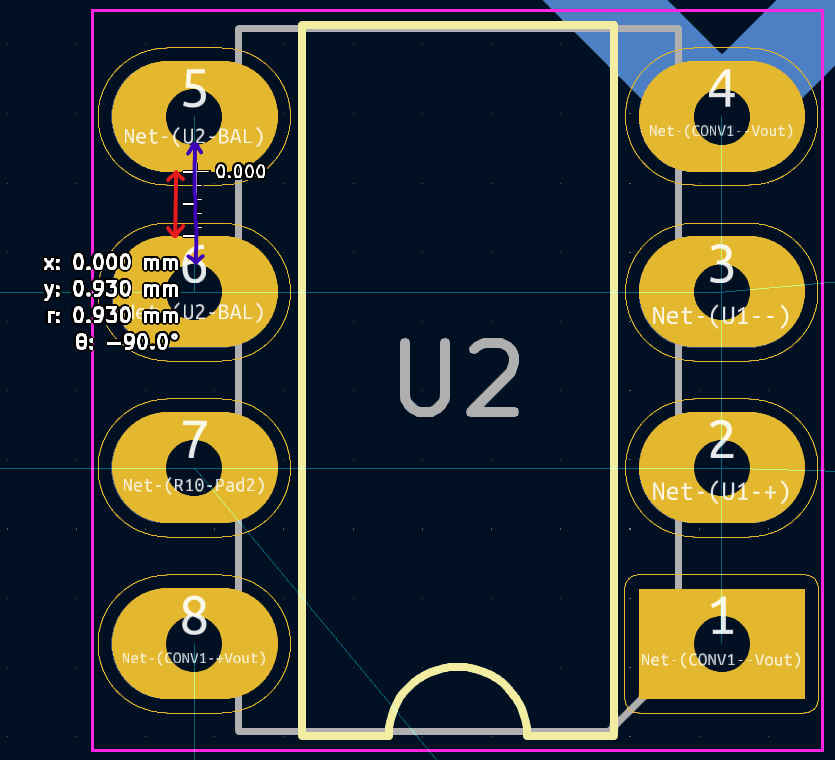

아래 사진에 있는 풋 프린트는 저희가 쓰는 비교기 소자의 풋 프린트이며,
HV와 접지된 전압 약 3V가 들어갈 예정이고, 50볼트 미만의 전위 차이기 때문에
절연 코팅을 했다면, 규정 상 1mm의 공간 거리와 연면 거리를 만족해야합니다.
실제 소자의 핀과 핀 사이의 길이를 측정하면 1.2mm의 길이가 나와 소자의 핀 자체의 거리는 만족을 합니다.
하지만 PCB 풋 프린트 상으로 보면 직접 소자의 핀이 들어가는 구멍과 구멍의 사이 길이(파란 화살표의 길이)는 약 1.8mm이기 때문에 필수 간격을 만족하기에 충분하지만, 그 구멍 근처에 있는 노란 색상의 패드의 길이(빨간 화살표의 길이)는 0.9mm 정도로 아슬하게 필수 간격이 지켜지고 있지 않은 상태입니다.
커팅을 해서 필수 간격을 만드는 생각도 해봤지만, 설계 프로그램에서 노란 패드 부분에 컷팅을 지정하면, 오류가 떠 노란 패드 부분의 커팅은 불가능하다고 판단했습니다.
필수 간격을 측정할 때, 파란 화살표의 길이를 취급해야할지, 빨간 화살표의 길이를 취급해야할지 궁금하여 질문 글을 작성합니다!
