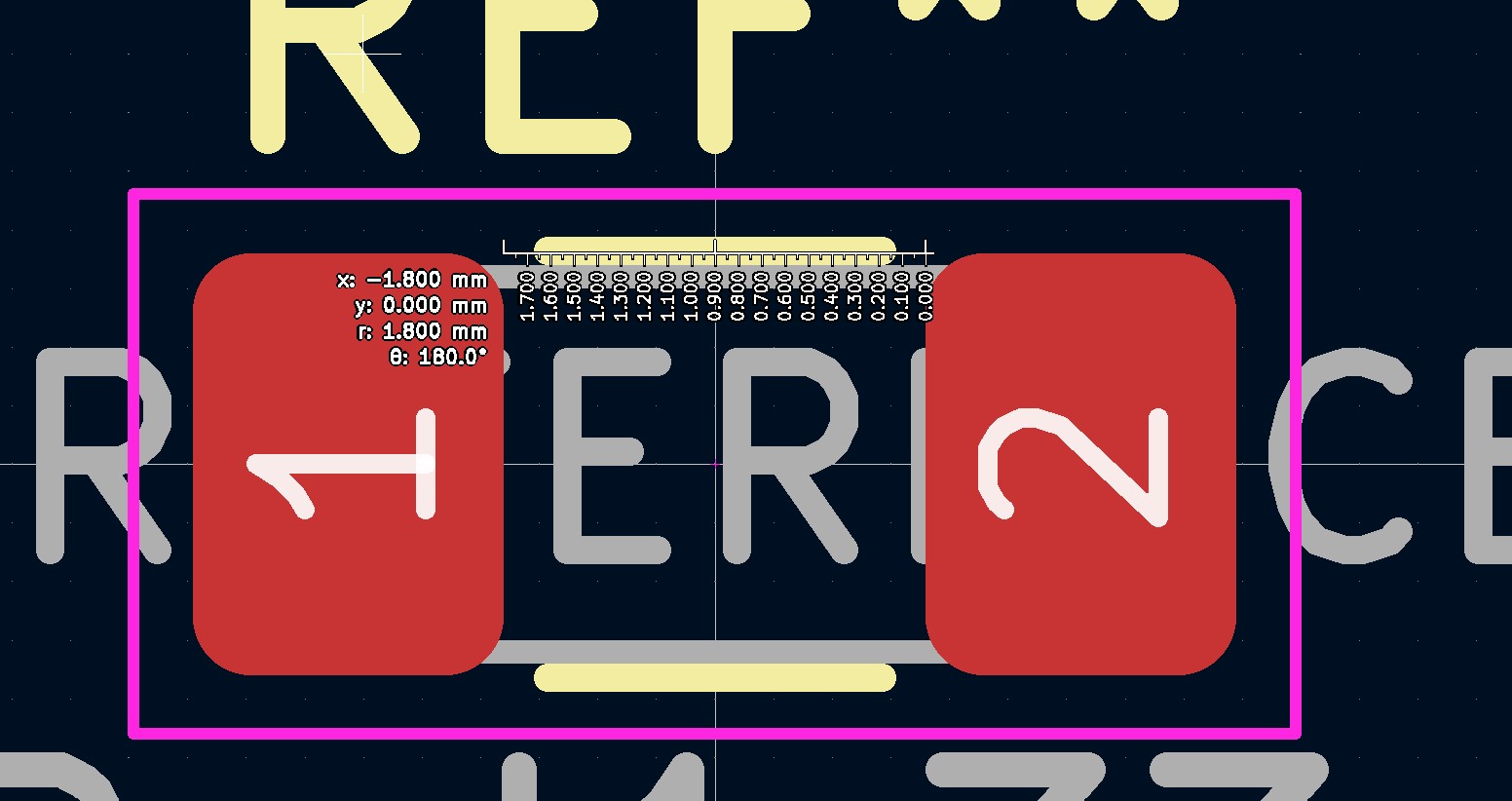

안녕하세요. 작년과 다르게 올해는 "동일한 회로 보드(PCB)에서 구동시스템(TS)들 사이도 필수 간격에 의해 분리되어야 한다. " 규정이 추가됨을 확인할 수 있습니다. 그럼 TS에 쓰인 커패시터나 저항 같은 소자들의 PIN 간격 사이도 모두 연면거리를 만족시켜야 하는 것일까요? 그리고 smd 타입 32161206 첨부된 사진을 보시면, 1.8mm 정도입니다. 이 사진에 있는 소자는 사용불가능인가요???
1번핀 2번핀 사이 전압이 몇인가요?
70V~90V정도 됩니다.
대부분의 경우 소자 내에서 핀과 핀 사이 전위 차가 크지 않을 것이라 핀과 핀 사이 거리는 충분히 공간거리를 만족할 수 있을 것으로 보입니다. 문제는 연면거리가 될텐데요. 절연코팅 혹은 공극을 통해 충분히 그 거리를 만족할 수 있습니다.
PCB 기판 상에서 먼지, 이물질, 습기 등의 이유로 인해 소자를 거치지 않고 도체와 도체 사이에서 쇼트가 발생하는 상황을 방지하기 위한건데요. 사실 GLVS와 TS 사이가 아닌 이상, 하나의 소자 내에서 핀들 사이를 별도의 시스템으로 보아야하나 생각하실수도 있습니다. 다만 위와 같은 상황이 발생하면 해당 소자가 제 기능을 못할 수 있고, 굳이 그런 위험을 감수할 필요는 없겠죠.
단순 저항은 주변 공간에 여유만 있다면 좀 더 큰걸 사용해서 아래 규정을 만족시키는 방법도 있을 것 같아요.
구동시스템의 최대 전압에 정격이지만 필수 간격을 만족하지 못하는 photo-coupler와 같은 집적회로는 사용될 수 있으며 이때 필수 간격은 적용되지 않는다.
1206 저항 정격 내압이 한 200V정도 되는 걸로 기억하는데, 두 배 크기인 2512에서는 거의 규정상 HV 최대 전압 가까이 버티는 것으로 알고 있거든요.
답변 감사합니다!!
아아 네넵 알겠습니다!
요건 어쨌든 사용하고자 하는 부품(칩)이 집적회로인 경우에 해당이라 단순 저항은 이걸로 만족하기는 어려울것 같네요.
아 그렇네요. IC인걸 깜빡했네요 ㅋㅋㅋ
