제 62조 7항 4번 규정의 경우
“셀 온도는 각 셀의 음극 단자에서 측정해야 하며 온도센서는 음극 단자나 버스바(Busbar)에 직접 접
촉해야 한다. 센서가 버스바(Busbar) 위에 있을 경우 셀 단자로부터 10mm 이내에 위치해야 한다.” 라고 명시되어 있습니다.

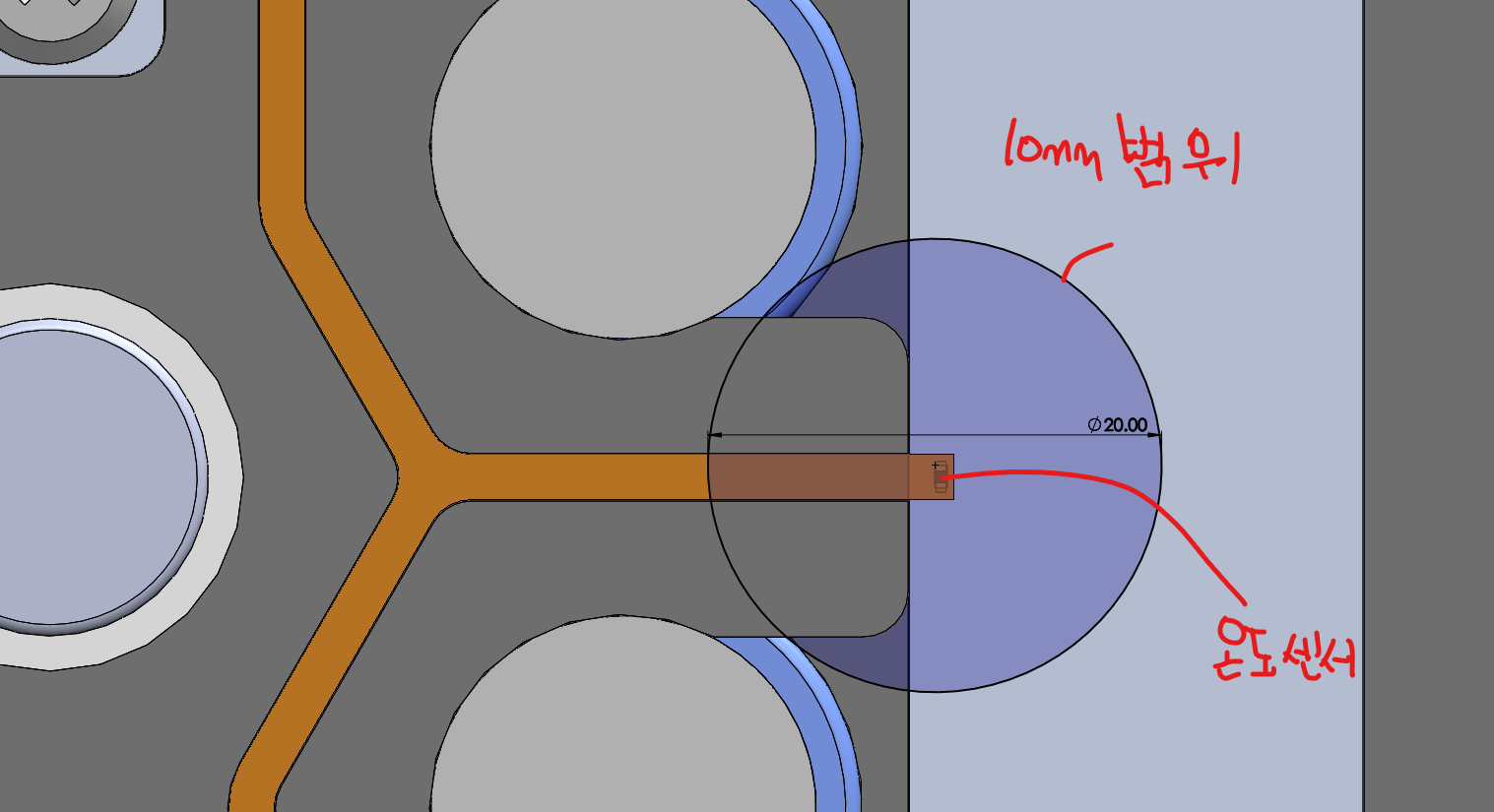

이때 온도센서는 셀의 중심기준이 아닌 셀 극단과의 최단거리로서 판단되어 2개이상의 셀을 감지할 수 있는 것으로 알고있습니다. (만약 셀 중심거리 기준으로 10mm일 경우 21700셀은 지름이 21mm이므로 2개이상 감지가 불가능)
만약
늘 친절하고 상세한 답변감사드립니다!!!
이거 관해서 공학회 홈페이지 QnA 게시판에서 과거 답변 내용들을 확인해보셨나요?
저 온도 센서가 측정하고자 하는 셀들을 연결하는 버스바 위에 있나요? 연결이 안되어있는 버스바 위는 아닌가요? 제 62조 7항 4. 를 만족하지 못할것같은데요. 규정이랑 별개로, 지금 도면상으로는 측정하고자 하는 셀의 음극단자와 온도 센서 사이의 열전달 효율이 아주 나쁠 것 같은데, 그럼 온도 센서가 인접한 셀의 음극 단자 온도를 제대로 측정하고 있다고 인정받을 수 있을까요?
지난 질문 게시글을 봤을 때는 그냥 이번 사진에 음극 버스바가 생략된거같은데, 암튼 잘 고민해보세요!
일단 오른쪽 흰색 세로막대가 음극부스바인건지 뭔지 설명이 없고요
만약에 음극 부스바가 맞다면 지금 반지름 10mm범위에 아슬아슬하게 걸치는 가운데 위아래 셀 2개랑 부스바랑 연결이 안되어있는거 같은데 그럼 전도열이 부스바로 전달 안될거같네요 그럼 제대로된 온도 측정이라고 보기 힘들거같고요
https://www.ksae.org/jajak/bbs/?number=60419&mode=view&code=J_qna&keyfield=all
https://www.ksae.org/jajak/bbs/?number=60627&mode=view&code=J_qna&keyfield=all
추가적으로 과거 QnA자료 참고하시면 좋을거같네요
죄송합니다 설명이 부족했던것 같습니다…
위사진의 오른쪽 회색부분은 음극 버스바가 맞으며 셀 음극단자와 와이어본딩으로 연결될예정이었습니다!
아래 공유해주신 정보를 통해 셀 중심거리 기준이라는것을 확인했으며 위 설계는 규정에 부합하지 않는다는것을 확인 했습니다!!
친절한 답변 감사드립니다!!
공유해주신 링크를 통해 셀 중심기준10mm 라는것을 확인했습니다!!
제가 설명이 부족했습니다… 죄송합니다
음극버스바에 와이어본딩으로 연결될 예정이었습니다!!
친절한 답변 감사드립니다!!!
