항상 대회를 위해 힘써주시는 모든 선배님들께 감사의 말씀 드립니다.
예전에 질문드렸었던 축전지 박스 외벽 3d 프린팅 구조물 사용가능 여부 질문드립니다 글에 부가적으로 질문 드릴 것이 있어 이렇게 글을 올리게 되었습니다.
위 글에서 선배님들께서 말씀해주신 규정에 부합하지 않는 점은 2가지였습니다.
- 3D 프린팅 구조물은 외벽으로 인정하지 않는다.
- 외벽에 구멍을 뚫게 될 경우 크기에 대한 규정을 만족해야 한다.
따라서 저희는 1번에 대응하기 위하여 al6061-T6 재질 3T로 변경 후 제작을 진행하였고 추가적으로 저희가 궁금한 사항은 바로 2번에 해당하는 내용입니다.

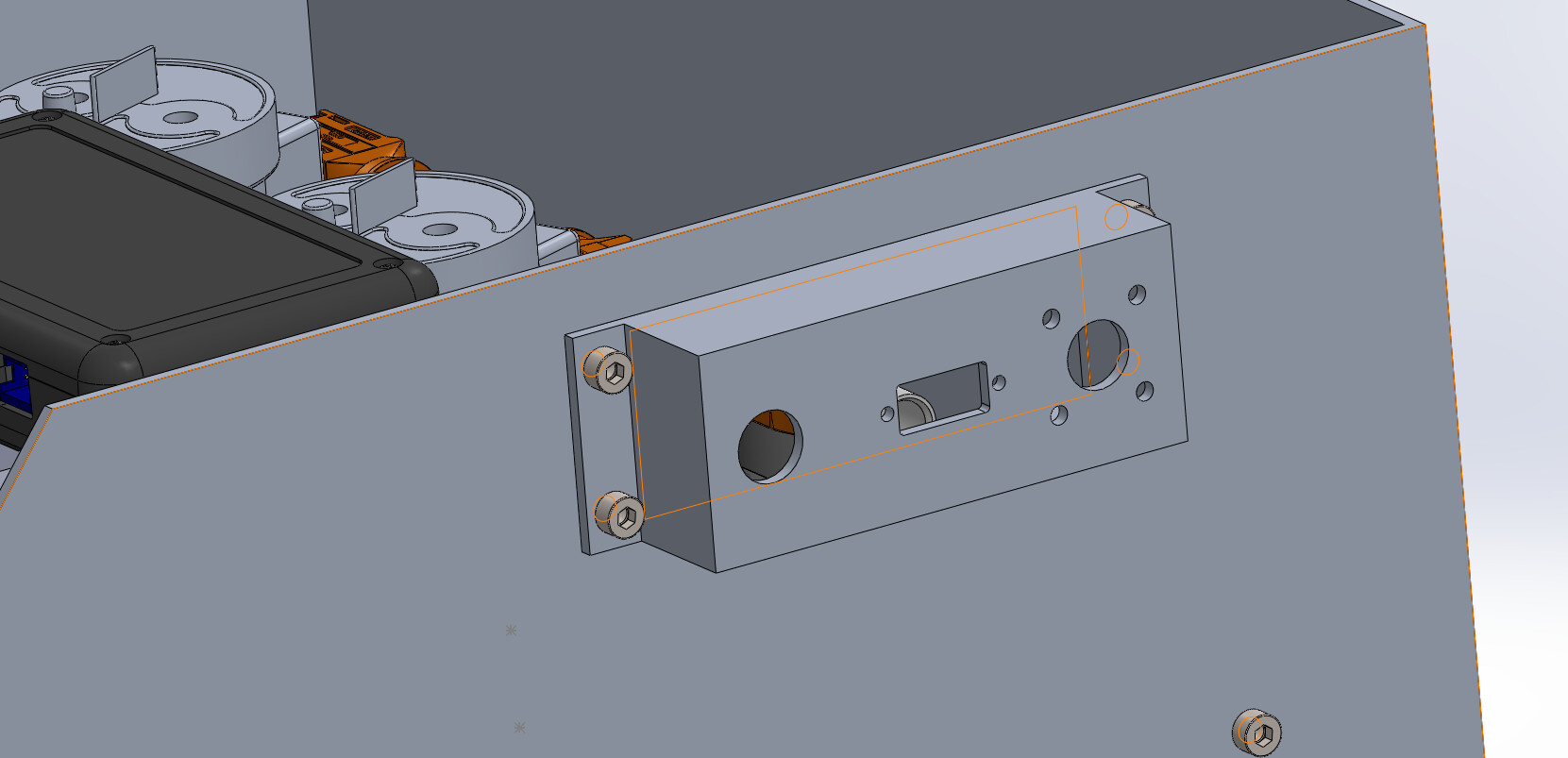

그림 1) 커넥터 체결된 모습

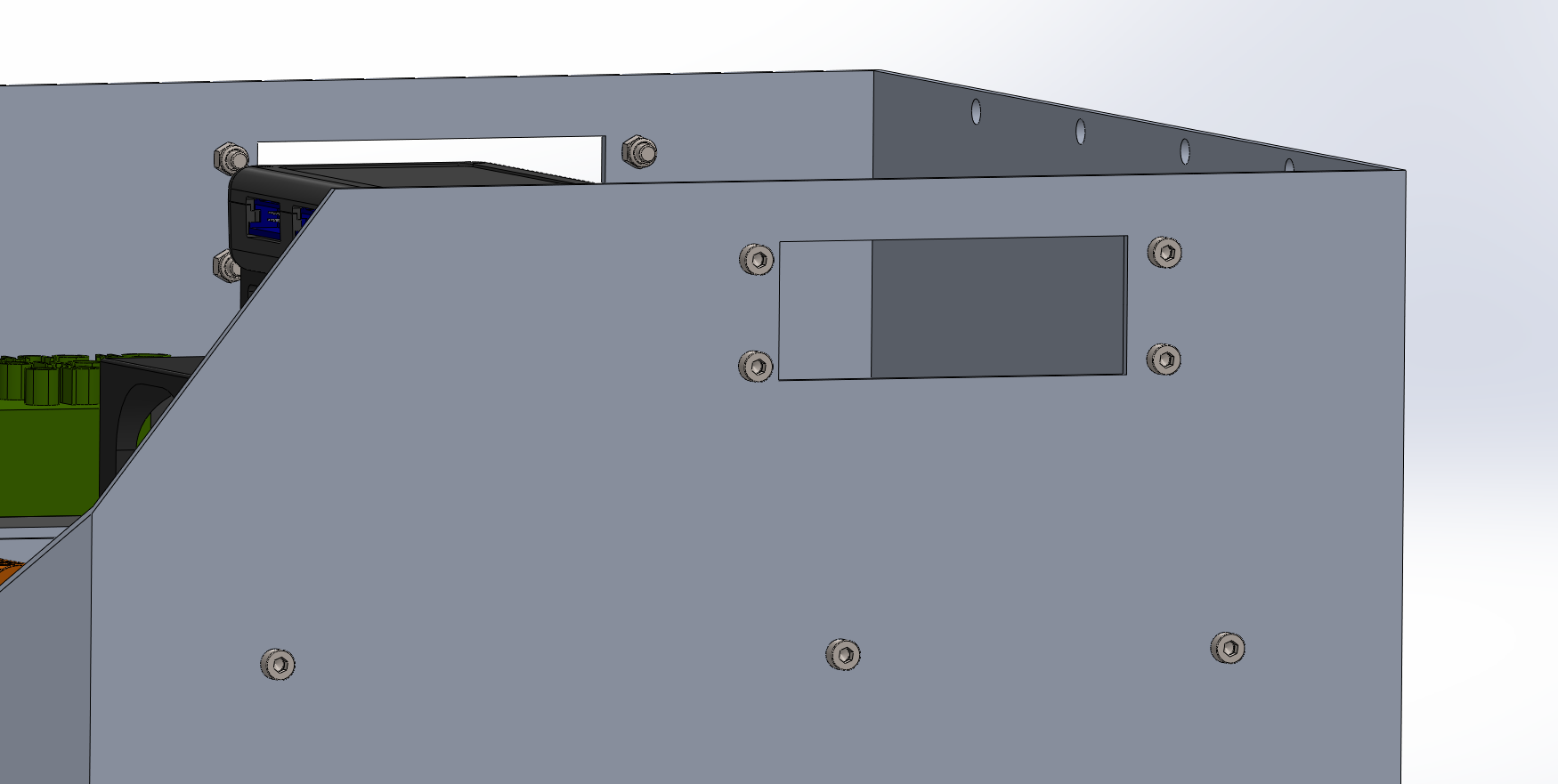

그림 2) 커넥터가 없는 모습
저희는 커넥터가 추가 모듈 없이 직접 체결될 경우 커넥터의 뒷 부분이 튀어나오기에 세그먼트를 축전지 내부로 넣을 시 정비성 및 안전성이 떨어진다 판단하여 위 그림 1)과 같이 공간을 커넥터를 위한 넓혀줄 수 있는 추가 모듈 구성 후 이를 볼팅 체결을 통해 결합하려 합니다.
이때 커넥터 모듈이 외벽으로 인정받을 수 있는지 궁금합니다. 저희가 규정을 찾아보았을 때 해당하는 모듈은 아래 그림 3)과 같이 제 65조 5항을 만족하며, 그림 4) 볼트 및 너트로 외벽을 체결하는 방식 또한 만족한다고 생각하였습니다.

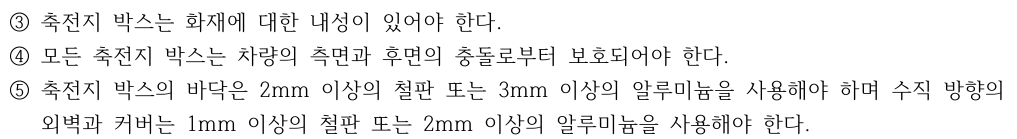

그림 3) 축전지 박스 외벽 재질 및 두께에 관련한 규정

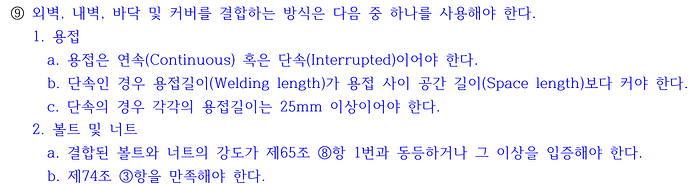

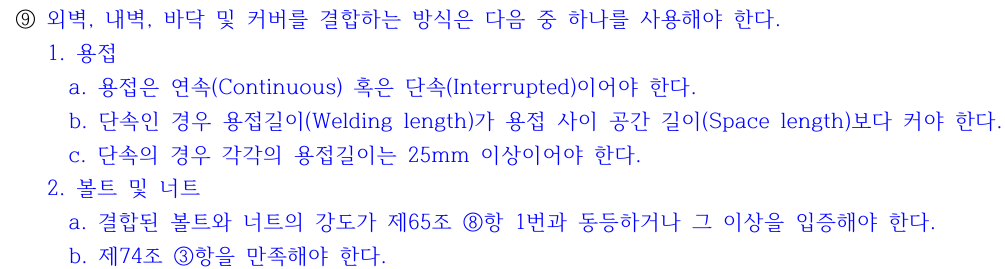

그림 4) 제 65조 9항 외벽 체결에 관련한 규정
저희가 생각했을 때는 해당하는 규정들을 부합하기에 모듈 또한 외벽으로 인정 가능하다 생각되나 혹여 선배님들께서는 어떻게 생각하시는지 여쭙고 싶어 이렇게 글을 올리게 되었습니다.
긴 글 읽어주셔서 감사드리며 이러한 질문 글에 답변해주시는 모든 선배님 혹은 학우분들 또한 깊은 감사의 말씀 올립니다!
