안녕하세요 항상 자세한 답변 감사합니다.
<제 12장 축전지 - 제 63조(축전지 세그먼트의 연결 및 분리) - 2항 - 2번> 두번째 항목인
”설계된 설정으로만 연결이 가능하도록 구성해야 한다. (커넥터 방향, 전선길이 등을 이용하여 물리적으로 제한되도록 설계)”에 관한 질문입니다.

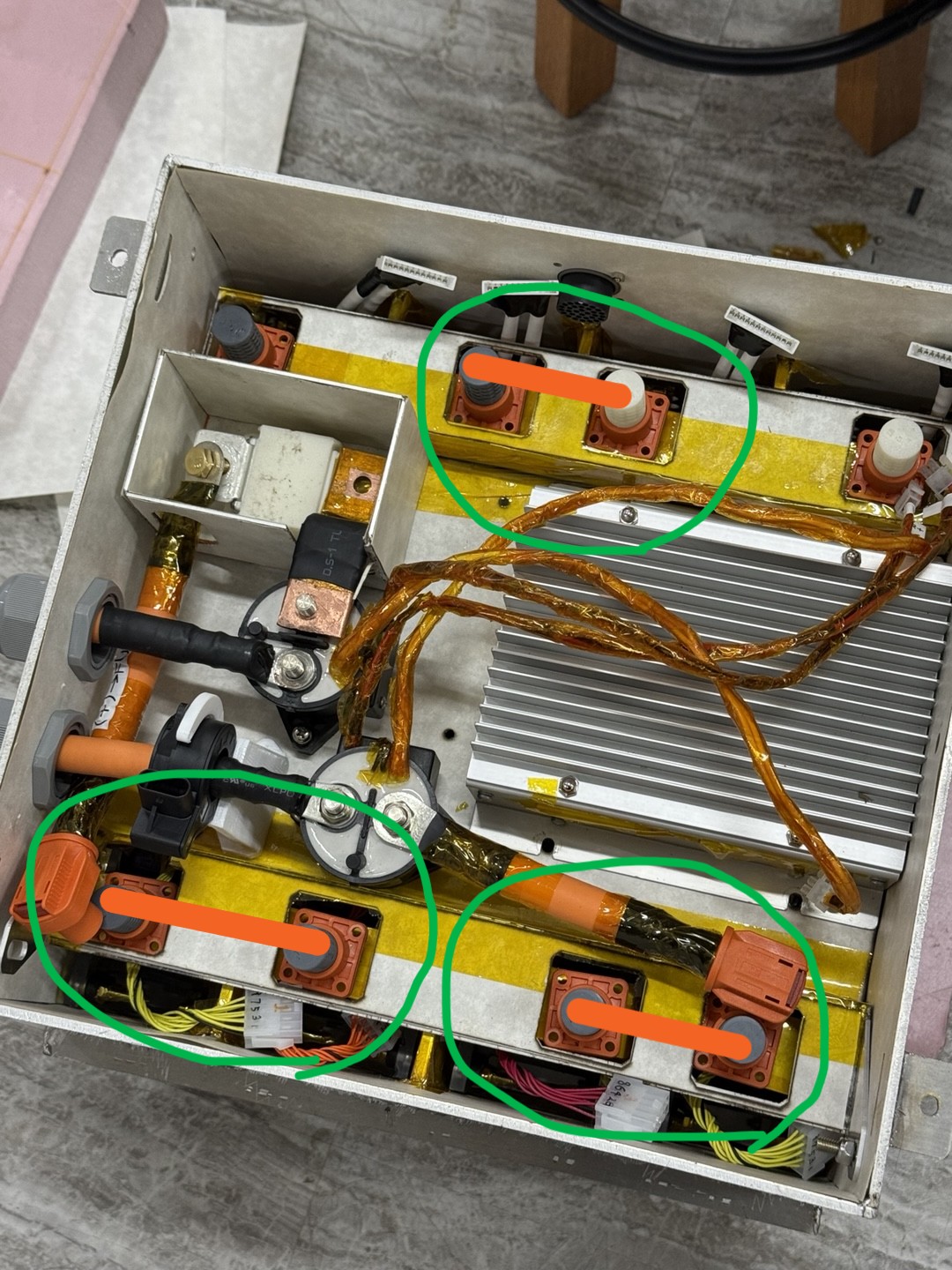

저희의 경우 초록색 원안에 주황색 선으로 표현된 것처럼 세그먼트간 커넥터를 통해 연결됩니다.
위 규정에서는 이런 정상적인 연결이 아닌

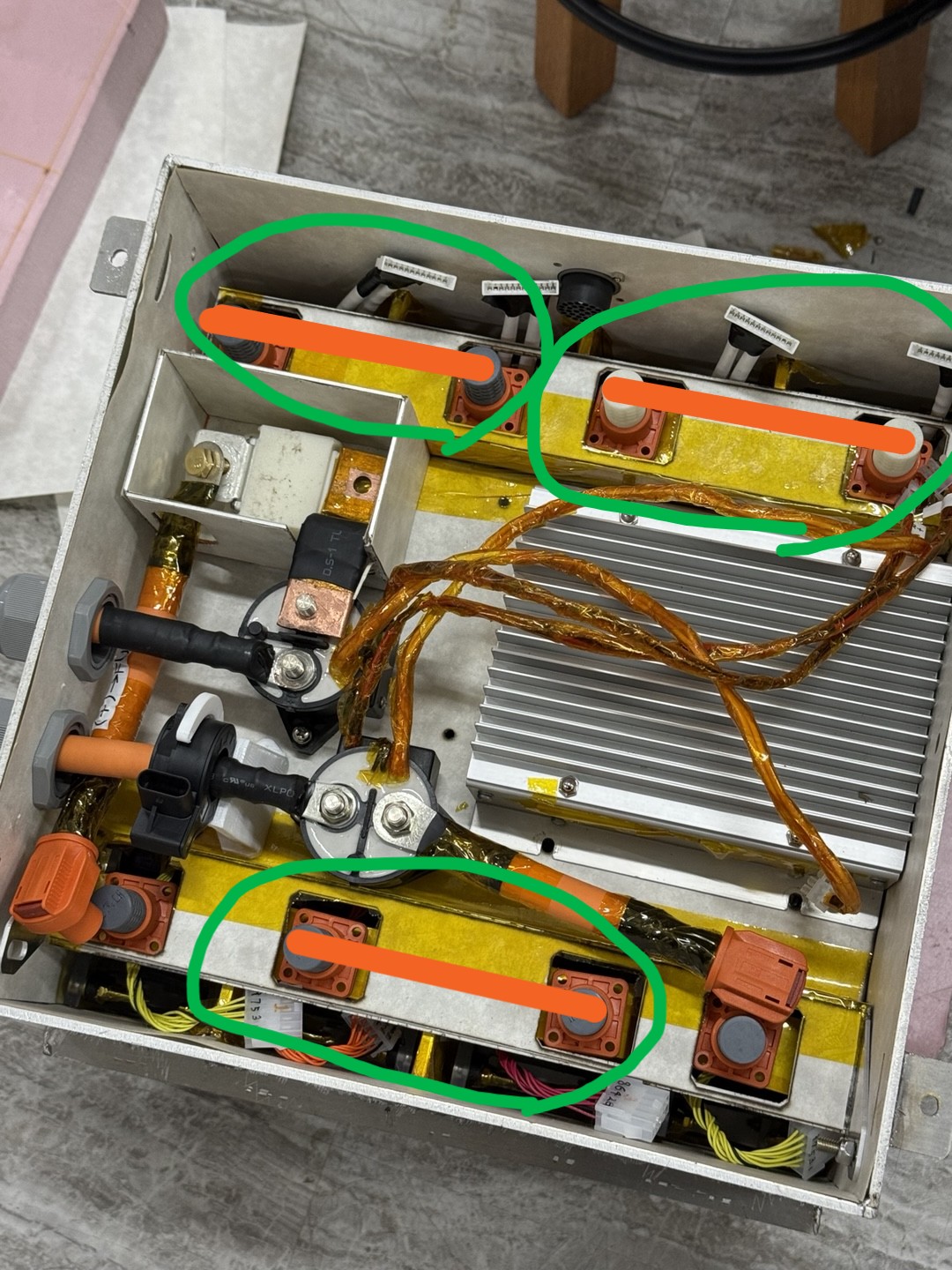

이러한 비정상적인 연결을 방지하기 위해 존재하는 것으로 알고 있습니다.
설계 당시 규정에서 권장하는 방법인 전선의 길이를 통해 규정을 만족하려 하였고, 제 판단으로는 만족한다고 생각했습니다.
다만, 작년 저희 선배님들과 대화 중 작년 축전지 사전 검차 당시 전선 길이로만 제한하는 것보다는 물리적인 격벽을 만들어서 연결을 방지하는 것이 더 안전한 방법이라고 말씀하신 것을 들었고, 물리적인 격벽을 설계하고 3D 프린트 출력물로 제한하려 하였지만 협소한 공간 등의 이유로 격벽이 설치되면 세그먼트 커넥터를 제거하는데 어려움이 있었습니다.
제가 궁금한 점은 다음과 같습니다.
- 물리적인 격벽이 꼭 세그먼트 커넥터 사이에 존재하는 독립적인 물체이어야 하는지 궁금합니다.
(이런 궁금증이 생긴 이유로는 저희의 축전지 내부구조를 보시게 된다면 전선을 구부려서 비정상적인 연결을 시도한다고 해도 BMS, AIR, 홀 센서로 인해 물리적으로 제한되어 연결이 안된다고 판단되는데, 이러한 것도 세그먼트 커넥터 연결 규정에 만족이 되는 것인지, 아니면 꼭 세그먼트 커넥터 사이에 독립적인 물체가 존재해야 하는 것인지 궁금하여 질문을 남기게 되었습니다.) - 추가적으로 이런 질문이 포럼의 목적과는 다소 맞지 않다고는 생각하나, 괜찮으시다면 저희 HV 구조의 안전 관련하여 우려되는 부분이 보이신다면 피드백 괜찮으신지 알고싶습니다.
긴 글 읽어주셔서 감사합니다.
