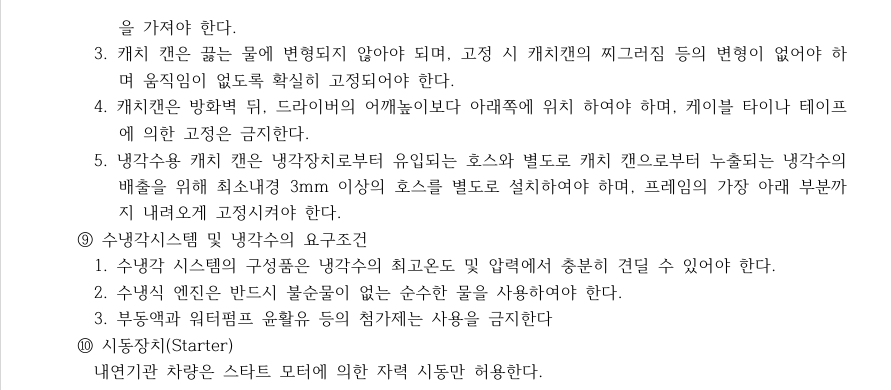

Formula 차량기술규정(2026)
제7장 제31조 ⑨ 수냉각시스템 및 냉각수의 요구조건
- 수냉각 시스템의 구성품은 냉각수의 최고온도 및 압력에서 충분히 견딜 수 있어야 한다.
- 수냉식 엔진은 반드시 불순물이 없는 순수한 물을 사용하여야 한다.
- 부동액과 워터펌프 윤활유 등의 첨가제는 사용을 금지한다.
안녕하십니까.
2026 Formula Student Korea E-Formula 참가를 준비하고 있는 팀입니다.
냉각 시스템 설계 과정에서 문의 사항이 생겨 포럼을 통해 질의 드립니다.
현재 저희 팀은 수냉각 시스템에 포함되는 라디에이터 탱크나 모터 자켓을 내열 조건을 충족하는 카본 나일론 소재를 사용하여 3D 프린팅 방식으로 제작하는 방안을 검토하고 있습니다. 해당 제작품이 규정에 위배되지는 않을 지 여부에 대해 여쭤보고 싶습니다.
아울러 해당 소재 및 제작 방식의 적합성을 검증하기 위해 제출이 요구될 수 있는 증빙 자료나 별도로 권장되는 서류가 있는지에 대해서도 함께 문의드립니다.
늘 수고가 많으십니다. 도움을 주심에 감사드립니다.
흚…말씀주신 내용으로 추측해볼때, 인휠모터의 워터자켓과 리저브 탱크를 3D프린팅으로 만들고자 하시는 것으로 사료되는데 맞을까요?
프린팅 소재 물성 증빙이랑 내압 증빙이 필요하지 않을까 싶은데, 내압 증빙의 경우 3D프린팅물이라 내압 해석이 잘 될지 모르겠네욥.. 아니면 시제품 만들어서 시험을 해보시는 것이 좋지 않을까요?
넵, 말씀주신대로 인휠모터의 워터자켓과 리저브 탱크를 3D프린팅으로 진행할 계획을 갖고 있습니다.
저희 팀 역시 처음 시도해보는 방식이기에 우려스러운 부분이 있습니다..
조언주신대로 시제품 시험과 해석결과 등의 증빙자료들 자세하게 준비해보도록 하겠습니다.
답변 감사드립니다.
인휠모터 워터자켓을 만드시는거면 궁금한게 있는데, 모터 외측면이랑 3D프린팅물 사이 열전달은 괜찮은가요?
제가 인휠은 해본적이 없어 궁금해서 여쭤보고 싶습니다.
저희 팀에서 설계한 모터 자켓은 모터 겉 표면에 물을 순환 시키는 수로 역할만 할 뿐이고 물이 모터 자켓을 통해 방열을 하는 것이 아니라 직접 모터에 닿아 있기 때문에 열교환 문제는 없을 것 같습니다. 조언주신대로 3D프린터 출력물의 내압과 내열성만 고려하면 될 것 같다고 예상하고 있습니다.
